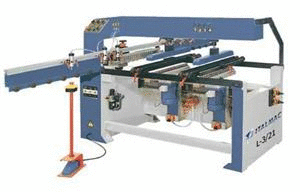

Станок предназначен для сверления всех необходимых технологических и монтажных отверстий в мебельных деталях.
Режим сверления - полуавтоматический, одновременно по горизонтали (слева направо, 1 головка) и по вертикали (снизу вверх, 2 головки).
Горизонтальная сверлильная головка (21 шпиндель) с двигателем 1,5 кВт с регулировкой по высоте по цифровому механическому счетчику, комплектуется регулятором глубины сверления. Имеется переключатель для одновременного / последовательного сверления горизонтальной и вертикальных сверлильных головок, два пневматических прижима (поворотные на 900), дополнительный упор на рабочем столе, два суппорта на рабочем столе для деталей. Стойка управления станком комплектуется педалью и тумблерами опускания пневматических цилиндров. Сверлильные головки включаются / отключаются с пульта управления. Вертикальная сверлильная головка (21 шпиндель) с двигателем 1,35 кВт комплектуется регулятором глубины сверления. Перемещение вертикальных сверлильных групп происходит по прецизионным V-образным направляющим с подшипниками с электронным цифровым индикатором с магнитной лентой.
Технические характеристики
|
Расстояние между центральными шпинделями
|
32 мм
|
|
Максимальная толщина панелей
|
80 мм
|
|
Максимальная толщина сверления
|
70 мм
|
|
Мощность двигателей
|
3 х 1.5 кВт
|
|
Скорость вращения шпинделей
|
2800 об/мин
|
|
Количество горизонтальных групп
|
1
|
|
Количество вертикальных групп
|
2
|
|
Группа горизонтальных шпинделей
|
21
|
|
Группа вертикальных шпинделей
|
21+21
|
|
Максимальное расстояние между головками
|
850 мм
|
|
Минимальное расстояние между головками
|
150 мм
|
|
Вес
|
600 кг
|
|
|
|
В комплект оборудования входят
- аллюминиевая направляющая 3000 мм с 4-мя упорами
- центральный вращающийся упор для сверления заготовок справа,слева
- цифровой индикатор размером для вертикального сверления
- цифровой индикатор для глубины сверления
- селектор головок
- селектор переменного цикла
- упорная решетка
- прижим поворотный от 0 до 90 градусов
- стопорный упор на рабочем столе
- 10 быстросменных цанговых патронов
